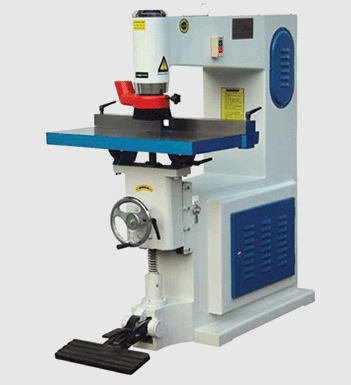

Учебный станок копировально-фрезерный МХ-506
GUANGZHOU YUE XIU ENTERPRISE СORP., Китай
Станок предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках. Характерные обрабатываемые детали: дверные полотна, мебельные фасады. Виды работ, выполняемые на станке: прямолинейное фрезерование рельефа на пластине, фрезерование на плоскости рисунка по копиру.
Особенности конструкции:
• Шпиндель имеет вертикальное перемещение с приводом от пневмоцилиндра
• Наличие кожуха под аспирацию
• Регулировка высоты обработки настраивается с помощью револьверного упора на 6 позиций
• В комплект со станком входят цанга ½ дюйма и 3 сменных обкатных пальца
• На стол можно установить направляющую линейку для прямолинейного фрезерования
• Копировальный палец в центре стола, для фрезерования по шаблону.
• Регулировка высоты стола с помощью маховика
• Система наклона стола до 45 град. Угловая линейка с градусной шкалой.
• Пневмосистема с узлом подготовки воздуха.
Технические параметры:
Вертикальный ход шпинделя (пневмоцилиндр): 75 мм
Расстояние от шпинделя до колонны: 735 мм
Размеры стола: 980 х 680 мм
Вертикальный ход стола (механический): 140 мм
Угол наклона стола: ± 45° град
Частота вращения шпинделя: 10 000; 20 000 об/мин
Мощность электродвигателя шпинделя: 4 кВт
Габарит: 980х1350х1900 мм
Масса станка: 630 кг
В учебный комплект входит: Программный модуль «Структура и обслуживание станков»
Интерфейс на русском языке
Операции сборки/разборки токарного и фрезерного станков и их основных узлов с учетом технически правильного порядка установки элементов.
База данных структуры токарного и фрезерного станков и их основных узлов выполненная в 3D с масштабируемой камерой и режимом прозрачности отдельных частей
Всплывающие описания (на русском) по всем элементам 3D моделей в режимах сборки/разборки
Практические упражнения по компоновке и соединению электрических схем токарных и фрезерных станков
Эмуляция запуска собранной схемы с функцией переключения активных узлов схемы
Эмуляция запуска собранной схемы с функцией выполнения замеров с помощью виртуального мультиметра
Моделирование ситуаций по поиску неисправностей в электрических схемах токарных и фрезерных станков
Количество отдельных 3D моделей станков и их подсистем для сборки/разборки: 8 шт.
Количество типов электронных узлов для подключения в режиме практических упражнений: 150 шт.
