SimSpray – это виртуальный симулятор покраски с элементом присутствия. Разработан для расширения традиционных способов обучения и способствует обучению основам окраски распылением и грунтовки. Использование SimSpray сокращает время обучения и затраты, тем самым являясь выгодным приобретением для  обучающей организации.







Особенности:

Реалистичное 3D стерео окружение;

Обучение настройке оборудования;

Разнообразные виды заготовок;

Визуальное отображение дефектов, таких как:

     - распыление сухого вещества

     - шагреневая поверхность

     - капли

Возможности грунтовки, покраски и нанесения прозрачного слоя

Тактильный отклик



Необходимое пространство для работы:


SimSpray
2.5 метра длина х 2,5 метра ширина х 2,5 метра высота
Минимальное пространство для физических компонентов и выполнения практических упражнений

SimSpray INDUSTRIAL
3 метра длина х 3 метра ширина х 3 метра высота
Минимальное пространство для физических компонентов и выполнения практических упражнений







Выбор процесса покраски

На сенсорном экране, студент выбирает процесс покраски, который они хотят использовать.

















Выбор заготовки

На этом этапе студент выбирает заготовку под окраску.  Данная заготовка появиться в виде 3D модели в виртуальной реальности.

















Выбор цвета

На экране появляется палитра. Студент выбирает цвет, в который будет окрашена заготовка.

















Выбор среды

На этом этапе студент выбирает рабочую среду, в которой окажется, когда наденет шлем виртуальной реальности. Варианты виртуального окружения:
- окрасочная камера
- окрасочная мастерская
- медленно движущаяся конвейерная линия













Параметры проекта

С помощью сенсорного экрана студент устанавливает давление воздуха, размер наконечника и конфигурацию чаши (сила тяжести, сифон, нагнетательный бак).Если параметры введены неправильно, система не позволит студенту продолжить.

































Виртуальный симулятор покраски с эффектом присутствия.

Разработан для безопасной отработки ручных навыков покраски распылением, обучения основам покраски и грунтовки в условиях максимально приближенных к реальным, с использованием трехмерных заготовок сложной формы, без затрат покрасочных материалов.

Виртуальный тренажер покраски использует магнитную систему слежения с тремя активными датчиками позиционирования.



Виртуальный тренажер покраски включает в себя следующие режимы и функции:



Пользовательские функции и параметры:

·        Пользовательский интерфейс: управление тренажера сведено в единую сенсорную панель управления, не требующую дополнительных периферийных устройств (напр. мышь, клавиатура)

·        Меню авторизации: вход в систему по логину и паролю для учета результатов отдельных студентов

·        Меню выбора заготовки для покраски: система включает комплект типовых заготовок различных форм для покраски (промышленные детали, автомобильное производство), выбранная заготовка появиться в виде 3D модели в виртуальной реальности. Количество доступных для выбора заготовок 10 шт.

·        Меню заданий. выбор из списка заданий с количеством наносимых слоев, от 1 до 3.

·        Меню цвета: основные цвета –72 шт. Регулировка насыщенности цвета – от 0% до 100%. Выбор цвета для грунтовки и основного слоя осуществляется раздельно.

·        Меню виртуального окружения: выбор виртуального помещения (тип мастерской): 2 типа мастерской на выбор

·        Меню параметров проекта: выставляемые параметры: давление воздуха, размер наконечника и конфигурация чаши (сила тяжести, сифон, нагнетательный бак). Наличие функции отслеживания некорректных комбинаций параметров.

·        Интерфейс полностью на русском языке



Режим практики (виртуальная симуляция). Для проведения практики нужно лишь надеть шлем и взять манипулятор в виде пульверизатора.

·         Рабочая среда в шлеме- 3D стереоокружение;

·         Визуальное отображение дефектов на поверхности заготовки распыление сухого вещества, шагреневая поверхность, потеки.

·         Анимированные визуальные индикаторы при выполнении упражнения: дистанция, угол перемещения, скорость перемещения.

·         Струя краски, характер ее нанесения и дефекты моделируются в реальном времени исходя из положения пульверизатора в пространстве относительно заготовки, ее наклона, расстояния до поверхности, скорости перемещения и выставленных параметров задания и активных элементов пульверизатора.

·         Тактильный отклик пульверизатора (имитация давления краски): вибрация при распылении

·         Активные компоненты, установленные на манипуляторе пульверизатора, позволяют менять направления конуса струи, давление жидкости, давление воздуха в реальном времени во время упражнения не снимая шлема.

·         Свободное перемещение пользователя в шлеме во время упражнения (включая наклоны и приседания) вокруг виртуальной трехмерной заготовки для доступа к ее сложным поверхностям, полостям и сквозным отверстиям. Диаметр рабочей зоны для перемещения (с деталью в центре) составляет 3 метра

·         Свободный обзор из шлема - 360 градусов

·         Максимальное возможное количество наносимых слоев в одном упражнении - 3 слоя

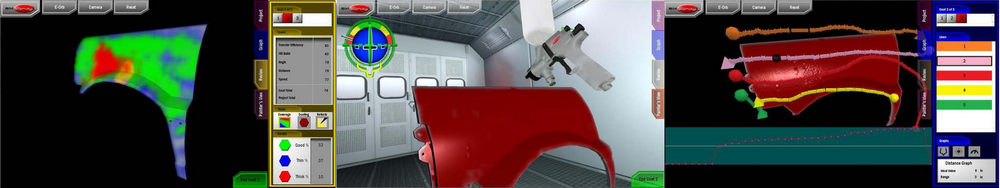

Интерфейс мониторинга и анализа. Включает инструменты и активные режимы, доступные преподавателю на экране панели управления во время выполнения упражнения студентом:

·         Окно диаграмм, позволяет видеть все рабочие перемещения студента, совершенные во время задания, видеть скорость каждого перемещения, видеть упрощенный вид угла перемещения, дистанции.

·         Окно производительности студента выводит количественные показатели: общая производительность, угол перемещения, скорость перемещения, дистанция до объекта, эффективность нанесения, толщина слоя, контроль расхода краски для учета затрат.

·         Меню включения графических подсказок по показателям покраски: дистанция, угол перемещения, скорость перемещения, толщина слоя

·         Меню включения подсветки визуальных дефектов: пористость, распыление сухого вещества, капли.

·         Раздельный анализ результатов для каждого нанесенного слоя



Административные функции:

·         Преподаватель имеет возможность использовать стандартные задачи или настраивать свои: настройки задач, форма заготовки, тип покрытия (грунтовка, краска, прозрачный слой), определение количества слоев, настройки оборудования, толщина каждого слоя, уровень сложности.

·         Возможность ведения базы данных по студентам

·         Возможность выгрузки отчетов на сменный носитель

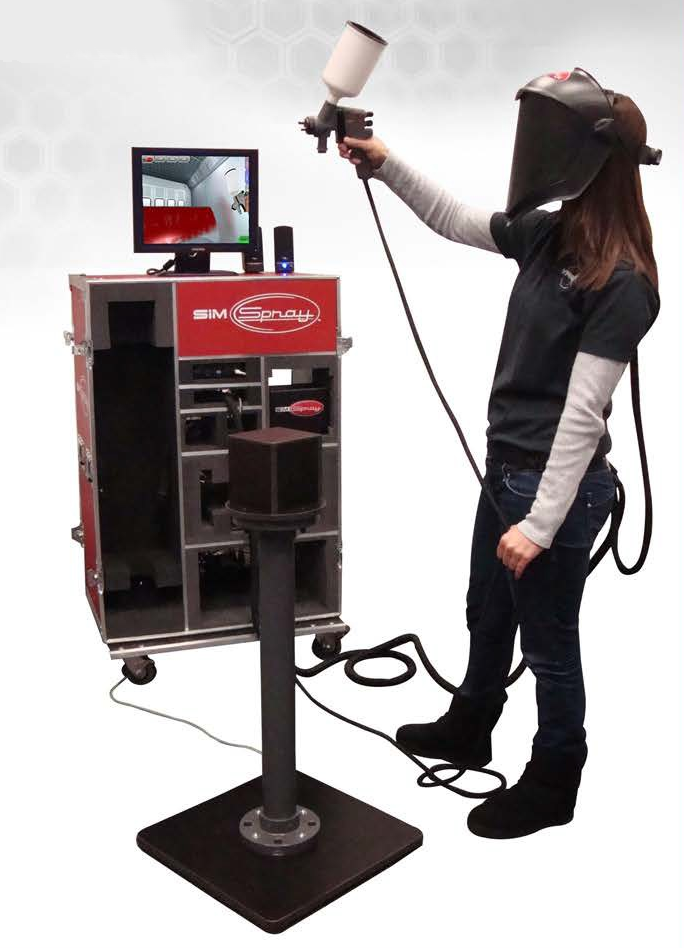

Виртуальный тренажер покраски включает в себя следующие компоненты:



Стойка со следящим устройством – 1 шт.

·         Тип датчика: магнитный

·         Пространство для работы –2,5х2,5х2,5 м

Шлем с датчиком – 1 шт.

·         Тип датчика: магнитный

·         Встроенная регулировка диоптрий

Основной интерактивный манипулятор для базовой практики - 1 шт.

·         Тип датчика: магнитный

·         Количество переключателей: 4 шт.

·         Режим калибровки: по двум точкам

·         Интерактивный отклик - тактильный, направленная вибрация

Дополнительный интерактивный программный манипулятор для продвинутой практики – 1 шт.

·         Тип датчика: магнитный

·         Макс. количество поддерживаемых слоев: 3 шт.

·         Мин. зональная толщина: 2 мил

·         Макс. зональная толщина: 70 мил

·         Количество переключателей: 3 шт.

·         Режим калибровки: по двум точкам

·         Интерактивный отклик - цифровая индикация

Стандартный переносной ATA контейнер – 1 шт.

·         Вес (вместе со всеми компонентами) – 70 кг

Монитор– 1 шт.

·         Диагональ - 15 дюймов

·         Интерактивное (сенсорное) покрытие

Блок управления – 1 шт.
